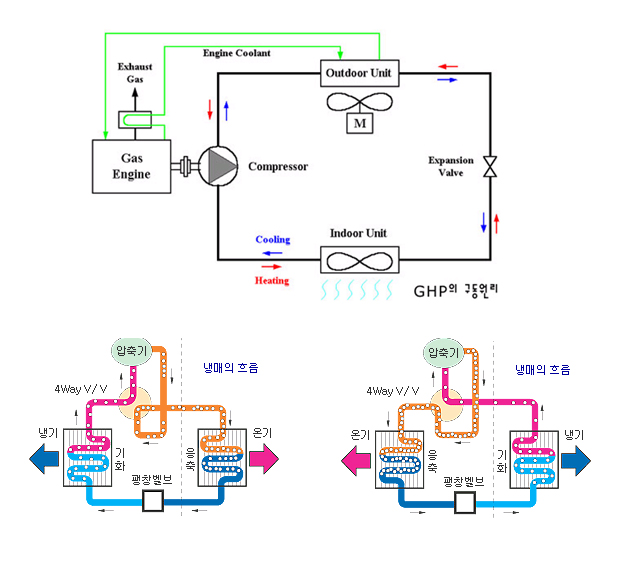

■ Heat Pump Basic Principle
|
|
|
|
|
HP(Heat
Pump)는 열을 이동시키는 장치로서
아래와 같이 동절기 하절기에
냉매의 순환방향을 바꾸어 순환
시킴 으로서 냉난방을 구현함.
|
|
|
|
|
|
|
|
|
|
GHP는
Compressor 구동을 위해 Gas Engine을
이용하는 시스템으로서,냉난방
설비의 안정적인 운전, 에너지
코스트의 절감, 탁월한 시스템효율을보유하고
있다. 자동차의 냉난방을 생각하면
쉽게 그 원리를 알수있음.
|
|
|
|
|
|
|
|
|
|
1985년에
Gas회사 3개사와
5개 제조사가(Aisin, Mistubishi,
Yammer, Sanyo)공동 시스템개발
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

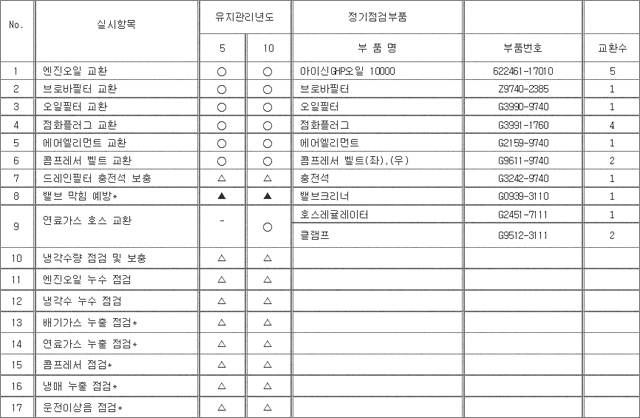

GHP는 15개나 되는 가스 엔진
구성품 대한 점검이 필요함.
|
|
|
|
|
|
|
|

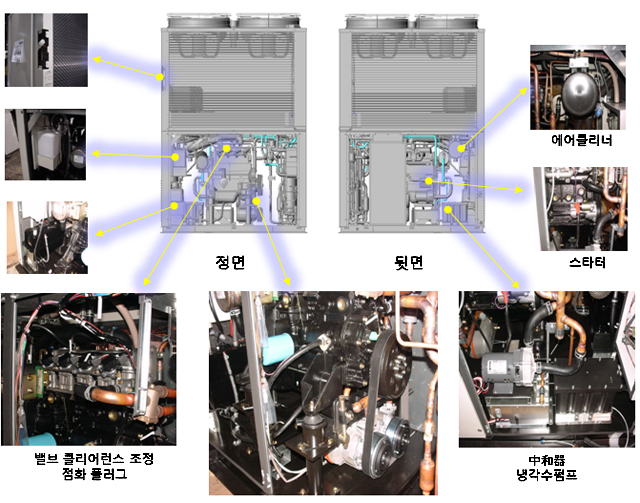

엔진부분
구성품
|
|
(1)
가스 엔진(Starter
포함)
|
(2)
엔진 마운트
|
(3)
공기 여과기(Air
Cleaner)
|
|
(4)
연료 혼합기(Gas
Mixer)
|
(5)
가스 정류기(Gas
Regulator)
|
(6)
가스 전자변
|
|
(7)
엔진냉각수 펌프
|
(8)
엔진 오일 탱크
|
(9)
엔진 오일 밸브
|
|
(10)
오일 레벨 게이지
|
(11)
오일 Flow 스위치
|
(12)
냉각수 보충 탱크
|
|
(13)

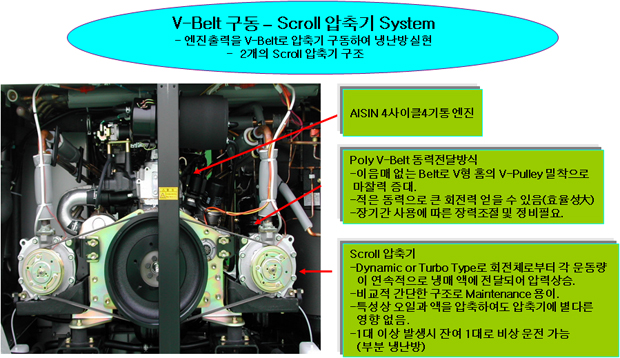

압축기 연결 벨트
|
(14)
오일 여과기(Oil
Filter)
|
(15)
엔진룸 환기팬
|
|
|
|
|
|
|
|
|
|
|
-.
Maintenance공간 확보
|
-.
동절기 휴지기후 제설 필요
|
-.
방진, 고정 철저
|
|
-.
실외기간 설치거리 유지
|
-.
동파, 옥상 방수, 접지, 변압기(200V)
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
